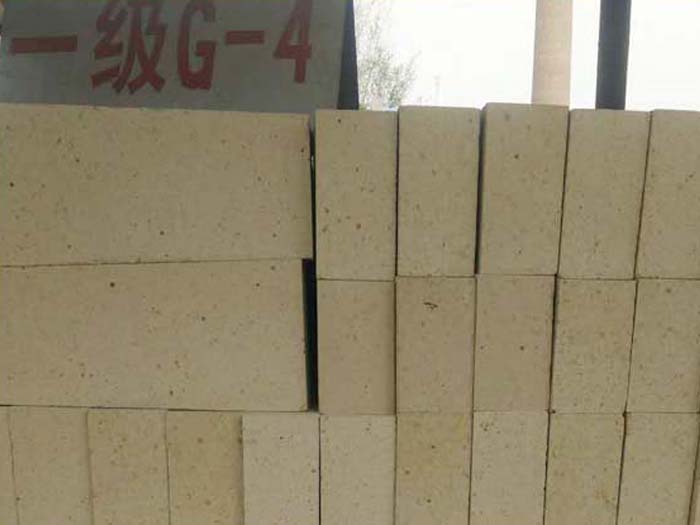

根據(jù)鋁含量，高鋁磚分為一級高鋁磚、二級高鋁磚、三級高鋁磚，根據(jù)國家規(guī)定牌號分別向您介紹其常溫耐壓強度：





　　LZ-75為一級高鋁磚其常溫耐壓強度大于70;

　　LZ-65為二級高鋁磚其常溫耐壓強度大于60;

　　LZ-55為三級高鋁磚其常溫耐壓強度大于50；

　　高鋁磚的理化指標如下所示：

名稱	一級高鋁磚	二級高鋁磚	三級高鋁磚	特種高鋁磚
項目牌號	LZ-75	LZ-65	LZ-55	LZ-80
AL203 %≥	75	65	55	80
Fe203 ＜	2.5	2.5	2.6	2
體積密度g/cm2	2.5	2.4	2.3	2.6
常溫耐壓強度MPa >	70	60	50	80
荷重軟化溫度 ℃	1510	1460	1420	1550
耐火度 ℃ >	1790	1770	1770	1790
顯氣孔率 % <	22	23	24	21
先變化率 %	-0.3	-0.4	-0.4	-0.2

　　單位面積試樣所能承受的極限載荷叫耐壓強度，以“MPa”表示。在室溫下測定的試樣耐壓強度叫常溫耐壓強度；在高溫下測定的試樣的耐壓強度叫高溫耐壓強度。

　　單位截面面積試樣承受彎矩作用直至斷裂的應(yīng)力叫抗折強度，以“MPa”表示。在室溫下測定試樣的抗折強度叫常溫抗折強度；在高溫下測定樣式的抗折強度叫高溫抗折強度。

　　下面由榮盛耐材為您介紹提高耐火磚耐壓強度的方法

　　1、推薦采用低溫長燒；

　　2、適當延長保溫時間：試驗證明，同樣的原料，同樣的磚機，同樣的升溫、降溫速度，燒結(jié)溫度都為900℃，保溫時間不同，則燒結(jié)磚的抗壓強度也不一樣，適宜的保溫時間，對提高燒結(jié)磚抗壓強度和質(zhì)量是有益的；

　　3、適當提高燒結(jié)耐火磚的溫度：試驗證明，同樣的原料，同樣的磚機生產(chǎn)出來的磚坯，焙燒溫度不同，燒結(jié)耐火磚的強度也不一樣。試驗結(jié)果表明，磚的抗壓強度隨著隧道窯焙燒溫度的提高而增大；

　　4、磚機成型的壓力的提高，使耐火磚的密度提高，只有提高磚坯的密度才能燒出高強度的燒結(jié)磚。成型壓力2.2-2.3MPa的耐火磚磚坯，燒出磚抗壓強度一般為13.9-15MPa，而成型壓力達到3MPa的磚坯，燒出磚的抗壓強度很容易達到20MPa。

　　如果您對高鋁磚有需求，或者對高鋁磚強度有疑問，歡迎致電榮盛耐材有限公司，我公司生產(chǎn)銷售各種型號的高質(zhì)量耐火材料，支持大量定做。

• 上一篇：高鋁蓄熱球用途
• 下一篇：連鑄中間包使用的耐火材料詳情

推薦新聞

• 玻璃生產(chǎn)過程中，鋁硅質(zhì)耐火材料結(jié)石的成因…

  電熔鋯剛玉磚

  高鋁磚抗渣性能分析

  高鋁磚粘土磚 盡在榮盛耐材

  高爐耐火磚多少錢一塊

  鄭州榮盛耐材生產(chǎn)的膨脹珍珠巖遠銷越南

  高爐耐火磚價格

  已為越南客戶包裝好高鋁磚隨時發(fā)貨

• 堅爐各部位用耐火材料介紹

  耐火磚導熱系數(shù)

  什么是窯皮？窯爐中窯皮形成機制及影響全解…

  爐腹用耐火磚挑選及高爐耐火材料要求

  碳化硅窯輥防氧化處理新技術(shù)

  氮化物特種耐火磚的性能及使用介紹

  豎罐蒸餾爐換熱室、冷凝器用粘土質(zhì)高鋁磚

  高鋁質(zhì)耐火磚性能及種類介紹
